Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L
  • Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000LMesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L
  • Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000LMesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L
  • Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000LMesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L
  • Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000LMesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L

Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L

Sebagai produsen Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L, Somtrue selalu mengutamakan kualitas dan terus mengoptimalkan proses produksi dan sistem manajemen mutu. Kami secara ketat mengontrol setiap tautan untuk memastikan bahwa setiap mesin pengisian visual otomatis 200L 1000L dapat memenuhi standar tertinggi. Kami memahami persyaratan kinerja dan keandalan pelanggan kami, itulah sebabnya kami tidak hanya menginvestasikan sumber daya yang signifikan dalam penelitian dan pengembangan dan inovasi, namun juga bekerja sama dengan mitra kami untuk memastikan bahwa produk kami memenuhi beragam kebutuhan pelanggan kami.

mengirimkan permintaan

Deskripsi Produk

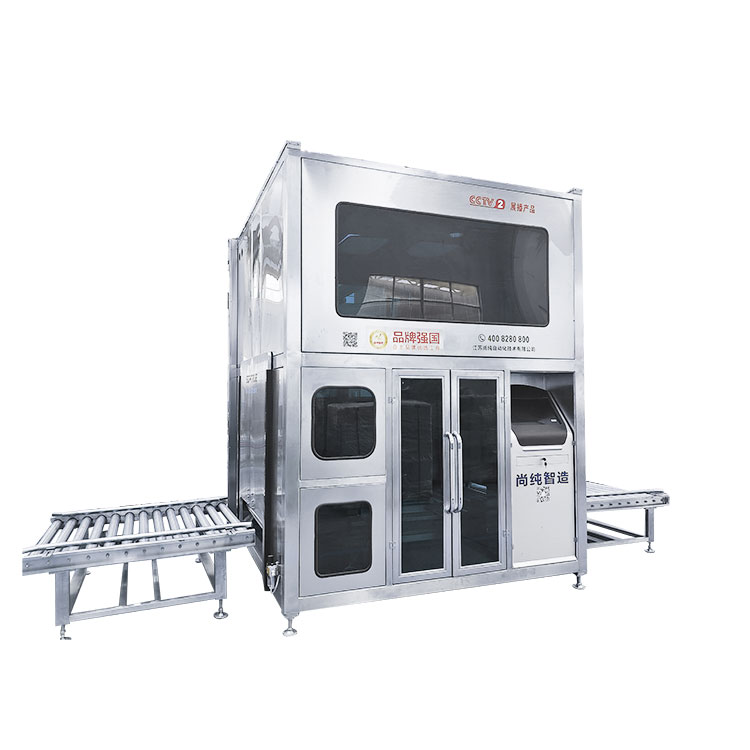

Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L



(Penampilan peralatan akan bervariasi sesuai dengan fungsi yang disesuaikan atau peningkatan teknis, tergantung pada objek fisiknya.)

Somtrue adalah produsen profesional, berkomitmen untuk menyediakan produk dan layanan yang lebih baik kepada pelanggan global. Mesin pengisian otomatis visual 200L 1000L kami tidak hanya diterima dengan baik di pasar domestik, tetapi juga mendapat pengakuan luas di pasar internasional. Melalui upaya tak henti-hentinya dan inovasi berkelanjutan, Somtrue terus meningkatkan tingkat teknis dan kapasitas produksinya untuk memenuhi kebutuhan pelanggan global yang terus meningkat. Kami percaya bahwa melalui upaya dan kerja sama kedua belah pihak, kami akan menciptakan masa depan yang lebih baik! Baik itu pelanggan lama atau mitra baru, kami berharap dapat tumbuh bersama Anda dan mencapai kesuksesan dan pencapaian yang lebih besar. Mari kita hadapi tantangan bersama, ciptakan nilai lebih besar bagi pelanggan, dan berbagi perkembangan dan kemajuan industri!


Ikhtisar Mesin Pengisian Visual Sepenuhnya Otomatis 200L 1000L:


Sistem pengemasan cerdas yang dirancang khusus untuk barel 200L di lingkungan tahan ledakan untuk pengemasan barel 200L (termasuk baki). Dengan menggunakan mulut pencarian visual, ia dapat mewujudkan pengemasan otomatis barel 200L dengan pembukaan otomatis, penyelaman otomatis, pengisian cepat otomatis, kebocoran otomatis, penutup benang penyegel otomatis, dan seluruh proses lainnya.

Bagian utama pengisian mengadopsi kerangka perlindungan lingkungan, yang dapat melihat jendela, dan secara otomatis menggerakkan pintu masuk dan keluar dari ember, yang dapat membentuk ruang tertutup saat pengisian. Bagian kontrol kelistrikan mesin ini terdiri dari pengontrol PLC yang dapat diprogram, modul penimbangan, sistem visual, dll., dengan kemampuan kontrol yang kuat dan otomatisasi tingkat tinggi. Dengan fungsi tanpa pengisian tong, tidak diperbolehkan mengisi mulut tong, untuk menghindari pemborosan dan pencemaran bahan, sehingga integrasi elektromekanis mesin memiliki kinerja yang sempurna.

Prinsip kerja penimbangan digunakan untuk mewujudkan pengendalian jumlah pengisian. Waktu pembukaan katup pengisian dikontrol oleh PLC pengontrol yang dapat diprogram, dan material mengalir ke dalam (atau diangkut melalui umpan pompa) ke wadah. Departemen pengisian mesin ini mewujudkan pengisian cepat dan pengisian lambat melalui pipa ganda tebal dan tipis, dan aliran pengisian lambat dapat disesuaikan. Pada saat pengisian awal, pipa ganda dibuka secara bersamaan. Setelah periode pengisian, silinder selam naik ke posisi mulut laras, pipa mentah ditutup, dan pipa tipis terus terisi secara perlahan hingga volume pengisian keseluruhan ditetapkan. Penutup putaran otomatis dilakukan pada akhir pengisian.

Peralatan tersebut memiliki sistem penimbangan dan umpan balik, yang dapat mengatur dan mengatur volume pengisian cepat dan lambat.

Layar sentuh secara bersamaan dapat menampilkan waktu saat ini, status pengoperasian peralatan, berat pengisian, keluaran kumulatif, dan fungsi lainnya.

Peralatan tersebut memiliki fungsi mekanisme alarm, tampilan kesalahan, dan skema pemrosesan yang cepat.

Jalur pengisian memiliki fungsi perlindungan interlock, pengisian otomatis berhenti, dan pengisian otomatis saat pengisian sudah terpasang.

Mesin ini dilengkapi dengan penutup keseluruhan, satu sisi ember terbuka, menjaga ventilasi alami; selebihnya berstruktur tertutup, dengan jendela, dan dilengkapi ventilasi kecil untuk kontrol manual.

Mesin ini tertutup sepenuhnya, dengan antarmuka bertekanan, dapat mengisi daya mikro peralatan, mengurangi gas eksternal ke dalam peralatan.


Parameter teknis utama:


Tipe tahan ledakan: Exd ii BT4
Dimensi garis besar (panjang, lebar dan tinggi) mm: 2400*2800*3000
Jenis barel yang cocok: Tong besi 200L (4 barel/baki)
Kisaran beratnya: 0-1.500kg
Akurasi pengisian: ± 200g (meteran barel 200L)
Nilai skala: 200 gram
Daya catu daya: AC380V / 50Hz; 10kW
Sumber pasokan gas: 0,6MPa;1,5m³ / jam antarmuka: φ 12 selang

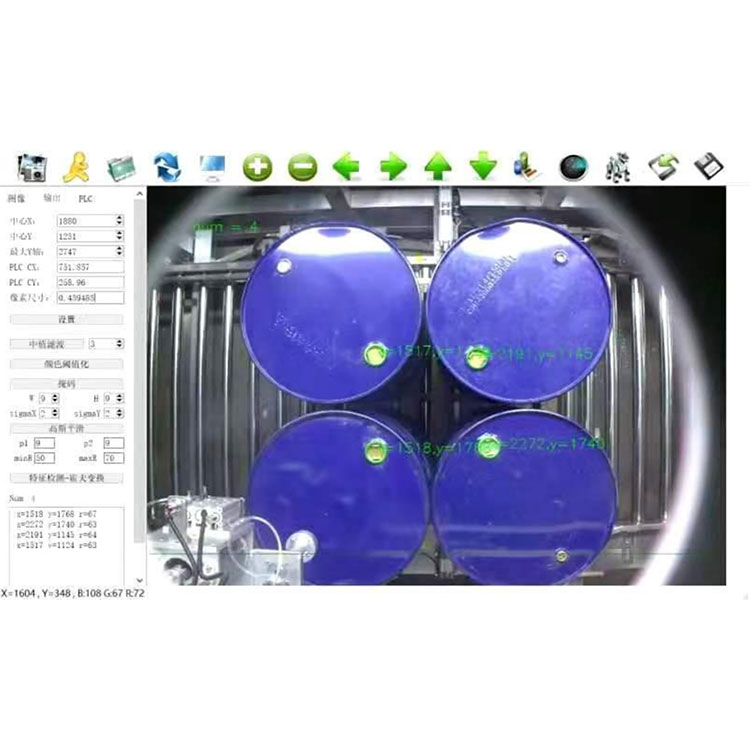

Sistem penentuan posisi visual


Visi: menggunakan kamera cerdas industri, dimasukkan ke dalam kotak mesin isolasi ledakan visual agar berfungsi. Dari kamera cerdas, dan sistem pergerakan koordinat kontrol PLC mengarahkan pistol pengisian ke port barel. Sistem pergerakan koordinat 3 D: sistem rel pemandu dan motor perlambatan tahan ledakan.


Fungsi utama:

Pencarian otomatis: pemosisian visual, pencarian sistem pergerakan koordinat, pengisian pengisian senjata.

Pengisian kuantitatif otomatis kecepatan ganda yang cepat dan lambat: untuk memastikan akurasi pengisian dan kapasitas produksi;

Formulir pengisian: pengisian pada atau di bawah permukaan cairan;

Katup dasar pneumatik selalu terbuka lebar, perlahan-lahan tambahkan batas aliran ujung depan-perlambat laju aliran outlet pistol pengisian;

Desain cangkir cair-meminimalkan kebocoran sisa cairan setelah perfusi;

Pengisian kuantitatif otomatis dan manual-pengoperasian dan pemeliharaan yang mudah;

Fungsi pengelupasan otomatis-mengatasi pengaruh faktor berat wadah pengisian yang tidak konsisten terhadap akurasi;

Titik nilai pengisian kuantitatif yang dapat disesuaikan disesuaikan dengan berbagai rentang berat;

Diagnosis otomatis, alarm kesalahan-meningkatkan keandalan kerja sistem;

Ember pengaman terpasang di tempatnya, pistol semprot menghadap ke bawah; isi kembali laras atas senapan;

Kontrol mengunci sendiri-uji nosel sebelum mengisi;

Penyimpanan pengaturan produk-dapat menyimpan hingga berbagai nilai set berat produk yang berbeda dan parameter perfusi terkait;

Deteksi toleransi-deteksi otomatis kesalahan pengisian;

Layar sentuh-antarmuka Cina, pengaturan intuitif dan nyaman.

Peringatan alarm-Akurat sampai titik kegagalan.


Sistem kontrol otomatis



Seluruh lini terdiri dari beberapa sistem PLC, yang dapat dikontrol secara independen dan saling bertautan. Ia memiliki fungsi inspeksi mandiri sistem, alarm tampilan kesalahan, akurasi, kecepatan, keluaran, dll. Setiap sistem memiliki antarmuka manusia-mesinnya sendiri, dan semua parameter dapat dioperasikan pada antarmuka manusia-mesin. Berikan diagram alur proses kontrol jalur pipa dan diagram logika yang terperinci.

Dapat menyimpan jenis bahan pengisi, jumlah batch, tanggal, berat per barel, waktu penyimpanan dan fungsi pencatatan lainnya


Sistem pengisian dan sistem tutup putaran terbuka

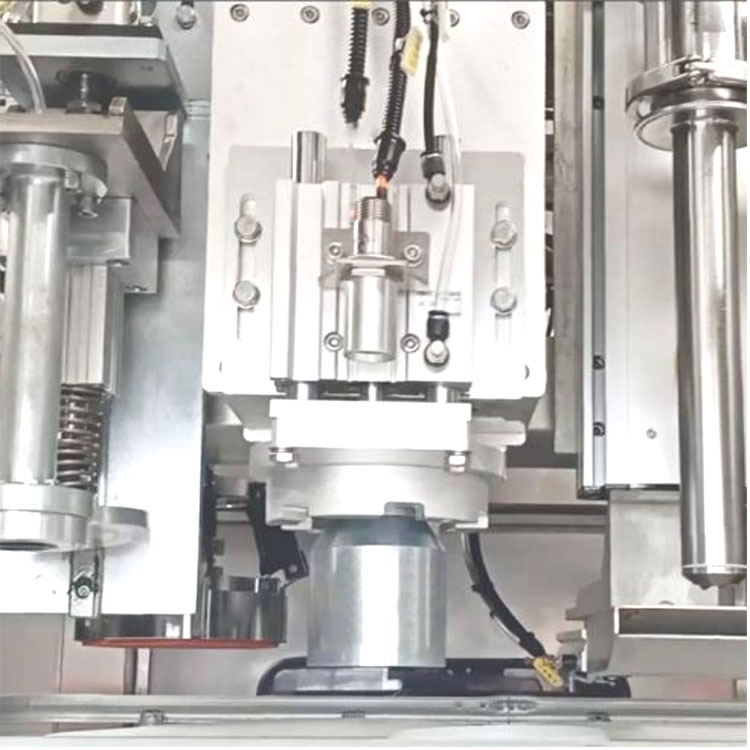

Pengisian kepala senjata: berupa pemblokiran luar, otomatis akan menukik ke mulut laras (bagian bawah laras) pada saat pengisian, dan otomatis naik setelah pengisian. Kepala pistol pengisi memiliki desain berongga, dan material dapat dibersihkan setelah kepala pistol ditutup untuk mencegah percikan material.

Bagian bawah kepala pistol pengisi dilengkapi dengan pelat cairan pemanjang silinder. Setelah pengisian, kepala pengisian naik dan pelat pembuangan memanjang untuk mencegah material mencemari badan jalur pengepakan dan pengangkutan. Cakram penghubung cair dirancang untuk pembongkaran dengan tangan, yang dapat dibongkar tanpa alat dan mudah dibersihkan.

Penutup terbuka, bagian penutup putar: menggunakan teknologi yang dipatenkan perusahaan, dapat mengemas kepala penutup putar dan permukaan laras secara vertikal, dan dapat halus, mudah untuk membuka penutup dan penutup putar, tidak merusak penutup, tidak melukai penutup , tingkat penyegelan penutup ketat tinggi.

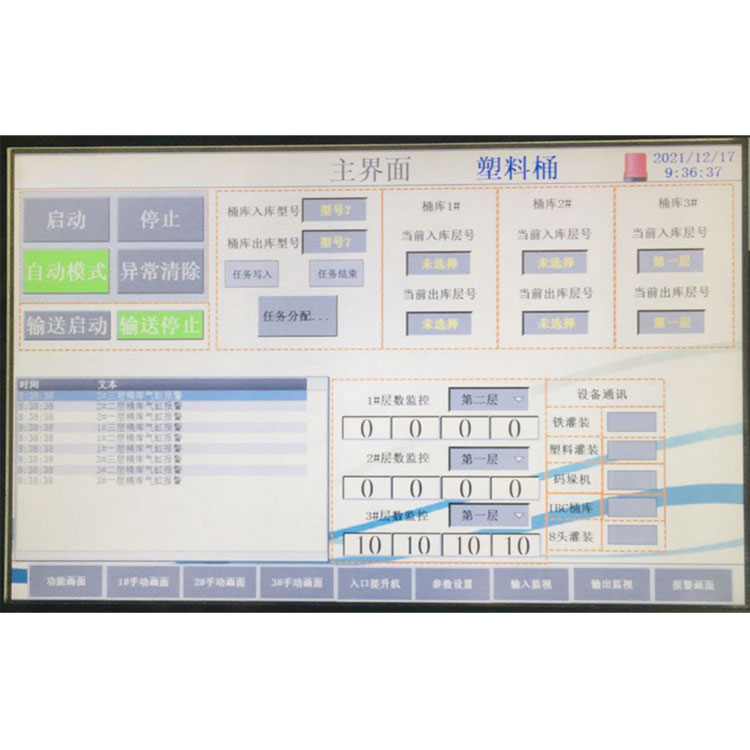

Layar sentuh dan sistem penimbangan


Pengaturan dan pengoperasian parameter pengisian material melalui pengoperasian layar sentuh, sederhana dan intuitif, dan dengan tampilan suhu, diagnosis kesalahan dan alarm, fungsi prompt. Ia memiliki fungsi program penyimpanan memori, dapat menyimpan beberapa set parameter, dan dapat melihat data historis. Dapat secara otomatis menghitung penyimpangan pengukuran, dan dapat diberi nama untuk program yang berbeda, mengubah spesifikasi yang berbeda atau mengubah kapasitas produksi, hanya perlu menyesuaikan parameter yang berbeda, dapat meningkatkan efisiensi kerja. Sistem penimbangan mengadopsi sensor merek terkenal Amerika untuk memastikan keakuratan pengisian. Selain itu, sistem ini memiliki fungsi perlindungan oli, dan sensornya mudah dipasang, dilepas, dan diperbaiki.

Tabel skala memiliki fungsi pelindung, ketika kepala laras senapan, kepala pistol otomatis kembali. Dan dilindungi dengan waktu pengisian yang maksimal.


saling mengunci keselamatan

Interlock Keamanan di Situs Feed:

Pasang tombol nomor 1 dan 2 pada feeding. Ketika baki ditempatkan dan diangkut di atas, tekan tombol #1, dan kemudian jalur perakitan membawa tanda No.1 dan mengirimkan baki ke peralatan pengisian No.1.

Sekali lagi, ketika baki ditempatkan dan dipindahkan ke atas baki, tekan tombol No.2. Kemudian jalur perakitan membawa tanda No.2 dan mengirimkan baki ke peralatan pengisian No.2.

Ketika tidak. 1 pengisian habis, jalur perakitan akan membawa tanda penyelesaian No.1, dan tidak akan menuju peralatan pengisian No.2 ke stasiun berikutnya.

Mengisi Interlock Keamanan:

saty  keluar:

Saat pintu keamanan terbuka, jeda tindakan saat ini;

Setelah pintu keamanan ditutup, kontrol akses abnormal dilepas, dan pengisian dilanjutkan untuk menyelesaikan operasi normal.

Interlock menyelam:

Di luar mulut ember pengisian, alarm tekanan turun yang tidak normal dihasilkan, dan kepala pengisian naik ke posisi semula dan diselesaikan dengan intervensi manual.

Mengisi kelebihan berat badan:

Pengisian uji pengisian lembur, seluruh mesin berhenti mengisi, alarm, intervensi manual untuk menyelesaikannya.

Mengisi alarm penyumbatan

Kamera menerima alarm yang tidak normal

Alarm material masuk dan keluar yang tidak normal
